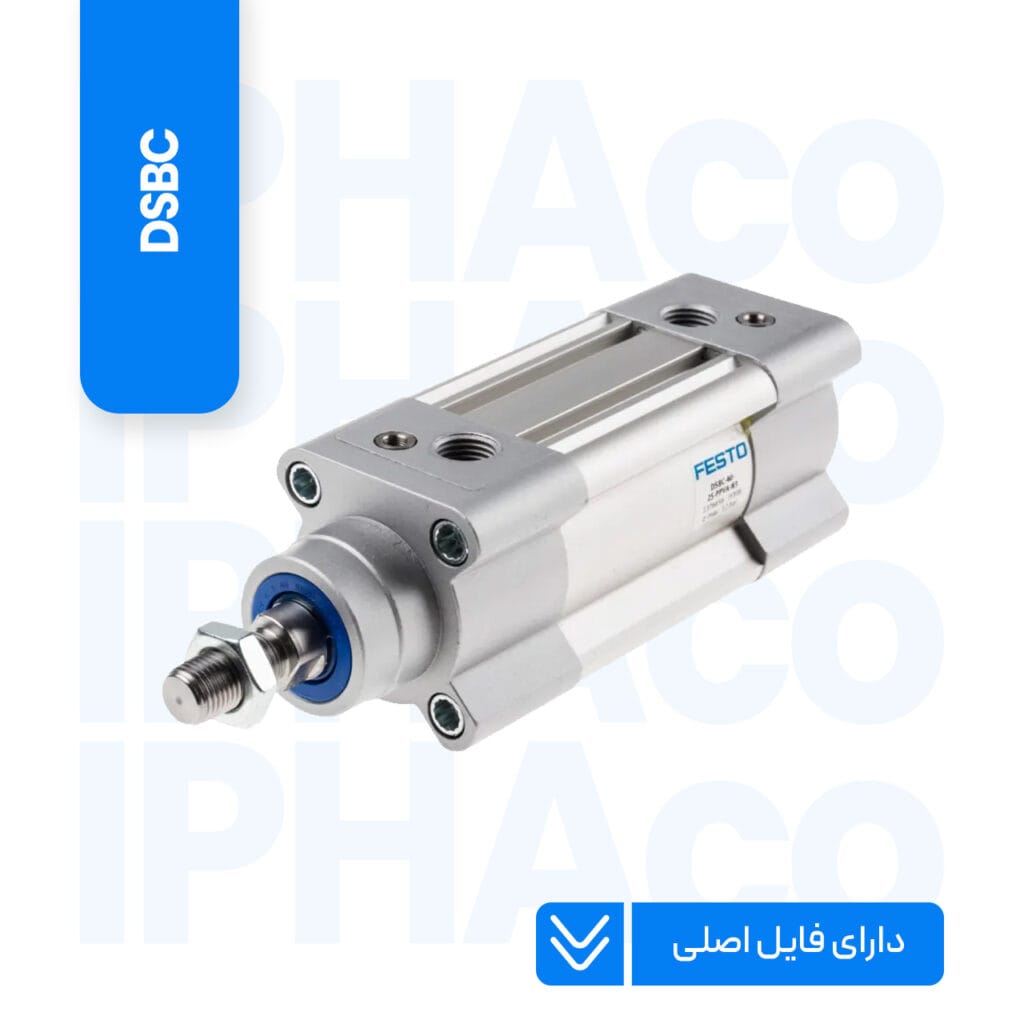

این سند، راهنمای جامع سیلندر پنوماتیک استاندارد DSBC شرکت FESTO است. سیلندرها برای حرکت دادن جرم‌ها و انتقال نیرو در محیط‌های صنعتی طراحی شده‌اند.

نکات کلیدی و الزامات حیاتی:

• ایمنی: نصب و استفاده تنها توسط پرسنل واجد شرایط و رعایت کامل دستورالعمل‌های ایمنی (مانند قطع هوا پیش از سرویس) ضروری است.

• نصب صحیح:

  • سیلندر باید بدون تنش مکانیکی و با حداقل ۴ پیچ نصب شود.

  • رعایت گشتاور سفت‌کردن دقیق (مطابق جداول فنی) برای هر سایز (مثلاً ۵ Nm برای سایز ۳۲ و ۱۷ Nm برای سایز ۸۰) حیاتی است.

  • برای جلوگیری از ساییدگی و افزایش عمر، از همترازی دقیق یا استفاده از کوپلینگ‌های خودتنظیم (Self-aligning) اطمینان حاصل کنید.

• راه‌اندازی بهینه:

  • شیرهای کنترل جریان در ابتدا کاملاً بسته، سپس یک دور باز شوند.

  • سیستم به آرامی تحت فشار قرار گیرد و سرعت حرکت پیستون با کمک این شیرها و ضربه‌گیرهای انتهای کورس تنظیم شود تا از ضربات مخرب جلوگیری شود.

• عیب‌یابی رایج:

  • حرکت نامنظم پیستون: معمولاً ناشی از بسته بودن بیش از حد شیرهای کنترل جریان، عدم همترازی یا کمبود هوای ورودی است.

  • ضربه محکم در انتهای کورس: به دلیل سرعت بالا یا تنظیم نادرست ضربه‌گیرها ایجاد می‌شود.

  • خطای سنسور: می‌تواند به دلیل نصب نادرست سنسورهای مجاورتی یا وجود قطعات فلزی نزدیک به آن‌ها باشد.
