آیا میدانید با رعایت چه نکاتی میتوانید عمر فیلتر رگولاتور خود را تا ۲ برابر افزایش دهید؟
این محتوای انحصاری که توسط متخصصان ایفاکو (نماینده رسمی فستو) تهیه شده، تمام رازهای بهرهبرداری بهینه از دستگاه MS6-LFR را فاش میکند!
⚡ در این مقاله کشف خواهید کرد:
۳ نکته طلایی در نصب که از خرابی زودرس جلوگیری میکند
روش صحیح تنظیم فشار برای کارکرد بدون نقص
راهکارهای سریع عیبیابی در مواقع اضطراری

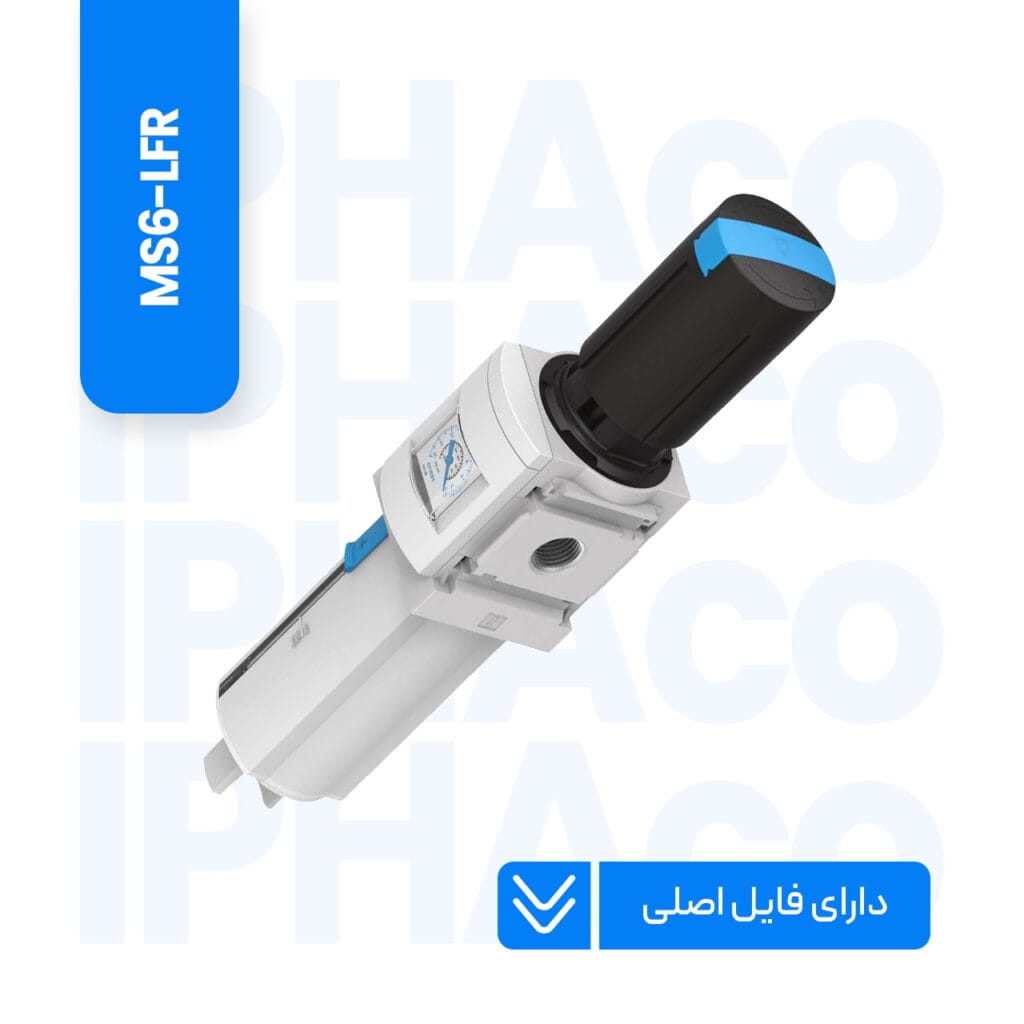

خلاصه مقاله فیلتر رگولاتور MS6-LFR
آمادهسازی محل نصب:
- فضای آزاد:۶۰ میلیمتر بالای دستگاه و ۱۰۰ میلیمتر زیر آن
- ضخامت پنل:حداکثر ۱۴ میلیمتر
- شیر قطعوصل:حتماً قبل از دستگاه نصب شود
مراحل نصب روی پنل:
- دسته تنظیم فشار را به بالا بکشید و جدا کنید
- سر رگولاتور را از سوراخ پنل رد کنید
- مهره MS6-WRS را با گشتاور ۹ نیوتنمترسفت کنید
- دسته تنظیم فشار را سر جای خود قرار دهید
💡 نکته مهم: دستگاه را حتماً به صورت عمودی نصب کنید. جهت فلش روی بدنه نشاندهنده مسیر صحیح جریان هوا است.
تنظیم فشار خروجی در ۴ مرحله
-
نصب: دستگاه باید به صورت عمودی و در جهت صحیح جریان هوا نصب شود.
-
نصب روی پنل: با استفاده از مهره
MS6-WRSو گشتاور۹ Nm - نصب دیواری: با رعایت فاصله آزاد حداقل ۶۰ میلیمتر از بالا و ۱۰۰ میلیمتر از پایین.
-
نصب روی پنل: با استفاده از مهره
- اتصالات: از شلنگها و اتصالات استاندارد FESTO استفاده شود. خطوط لوله قبل از نصب تمیز شوند.
-
راهاندازی:
- دسته تنظیم فشار را کاملاً به چپ بچرخانید.
- سیستم را به آرامی تحت فشار قرار دهید.
- دسته را به راست بچرخانید تا فشار خروجی به مقدار مطلوب برسد.
- دسته را به داخل فشار دهید تا قفل شود.
نگهداری و سرویسهای دورهای
تخلیه آب کندانس (میعانات):
- مدلهای M و H:به صورت دستی با پیچ تخلیه
- مدلهای V و VC و E:به صورت خودکار
- روش دستی:دکمه تخلیه را به سمت بالا فشار دهید
تعویض فیلتر (زمان مناسب):
وقتی دبی هوا کاهش مییابد اما فشار ثابت است، زمان تعویض فیلتر رسیده است.
مراحل تعویض فیلتر:
- هوای سیستم را کاملاً تخلیه کنید
- ضامن قفل روی کاسه فیلتر را پایین بکشید
- کاسه فیلتر را خلاف جهت عقربههای ساعت بچرخانید
- فیلتر قدیمی را خارج کنید
- فیلتر جدید را قرار داده و کاسه را ببندید
- با چرخاندن کاسه تا شنیدن “کلیک”، از بسته شدن مطمئن شوید
جدول عیبیابی سریع
مشکل | علت احتمالی | راهحل فوری |
کاهش دبی هوا | فیلتر کثیف شده | تعویض فیلتر |
افزایش فشار خروجی | دیسک شیر خراب است | تعویض دستگاه |
نشتی از دسته تنظیم | واشرها آسیب دیدهاند | تعویض دستگاه |
نشتی از محل تخلیه | شیر تخلیه خراب است | تعویض دستگاه |
اطلاعات فنی کلیدی
محدوده فشار کاری:
- مدلهای مختلف:۰٫۰۸ تا ۱۶ مگاپاسکال
- محدوده تنظیم:۰٫۰۳ تا ۱٫۶ مگاپاسکال (بسته به مدل)
دمای کاری:
- دمای محیط:۱- تا ۶۰+ درجه سانتیگراد
- دمای سیال:۱- تا ۶۰+ درجه سانتیگراد
استاندارد هوای ورودی:
مطابق با ISO 8573-1:2010 – کیفیت هوای فشرده درجه ۴
۷. نتیجهگیری
فیلتر رگولاتور MS6-LFR فستو سرمایهگذاری هوشمندانهای برای سیستم پنوماتیک شماست. با نصب صحیح، تنظیم دقیق و نگهداری منظم، این دستگاه:
- طول عمر تجهیزات پنوماتیک شما را افزایش میدهد
- مصرف انرژی را کاهش میدهد
- از خرابیهای پرهزینه جلوگیری میکند
- کیفیت کار سیستم را بهبود میبخشد
